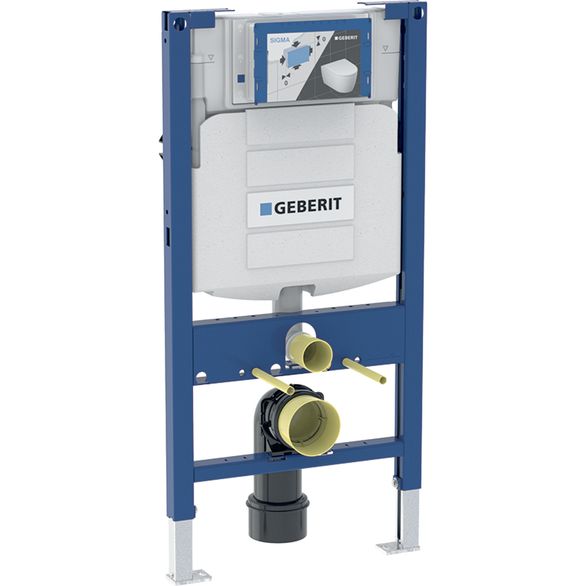

Popis produktu

Účel použití

• pro konstrukce prováděné suchým procesem
• k montáži do předstěnových/instalačních instalací částečně vysokých nebo vysokých na výšku místnosti
• pro dětské závěsné WC
• pro tloušťky podlahy 0–20 cm
• nevhodné pro ovládací tlačítka Sigma80

Vlastnosti

• staticky samonosný rám, chráněný proti korozi práškovým potahem
• rám s vrtanými otvory ø 9 mm pro upevnění do dřevěné konstrukce
• rám připravený pro podpěry u WC keramik s malou opěrnou plochou
• podpěry pozinkované, nastavitelné 0–20 cm a s protiskluzovou úpravou
• patní desky otočné
• hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
• připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
• odhlučněné upevnění připojovacího kolena
• splachovací nádržka pod omítku s ovládáním zepředu a s izolací proti orosování
• u nastavení z výroby je možné okamžité dodatečné spláchnutí
• přívod vody vzadu nebo nahoře uprostřed
• kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami a je s možností zkrácení

Technické údaje

• tlak při průtoku (kPa) – min. až max. 10–1000 kPa
• teplota vody (°C) – max. 25 °C
• splachovací množství, nastavení ve výrobě (l) 6 / 3 l
• velké splachovací množství – rozsah nastavení (l) 4 / 4.5 / 6 / 7.5 l
• malé splachovací množství – rozsah nastavení (l) 2–4 l
• výpočtový průtok (l/s) 0.11 l/s
• minimální přetlak pro výpočtový průtok (kPa) 50 kPa
• výškově nastavitelný: Ne

Rozsah dodávky

• přívod vody R 1/2", s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• kryt pro hrubou montáž pro servisní otvor
• připojovací souprava pro WC, ø 90 mm
• připojovací koleno 90° z PE-HD, ø 90 mm
• přechodka z PE-HD, ø 90 / 110 mm
• 2 ochranné zátky
• 2 závitové tyče M12
• upevňovací materiál
