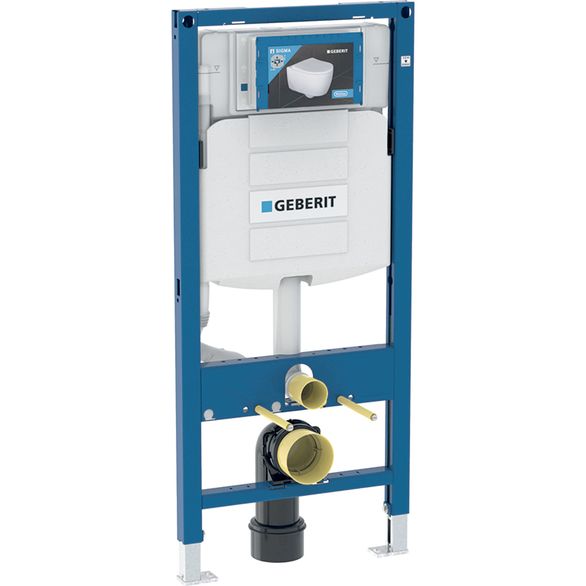

Popis produktu

Účel použití

• Pro konstrukce prováděné suchým procesem
• K montáži do předstěnových instalací částečně vysokých nebo
• vysokých na výšku místnosti
• K montáži do instalačních stěn vysokých na výšku místnosti
• K montáži do systémových stěn Duofix částečně vysokých nebo vysokých na výšku místnosti
• Pro závěsná WC s připojovacími rozměry podle EN 33:2011 a s vyložením do 62 cm
• Pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
• Pro tloušťky podlahy 0–20 cm

Vlastnosti

• Statický samonosný rám, chráněný proti korozi práškovým potahem
• Rám s vrtanými otvory ø 9 mm pro upevnění do dřevěné konstrukce, připravený pro podpěry u WC keramik s malou opěrnou plochou
• Podpěry pozinkované, nastavitelné 0–20 cm a s protiskluzovou úpravou
• Patní desky otočné - houbka vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Duofix
• Připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
• Odhlučněné upevnění připojovacího kolena
• Splachovací nádržka pod omítku s ovládáním zepředu a s izolací proti orosování
• U nastavení z výroby je možné okamžité dodatečné spláchnutí
• Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
• Přívod vody vzadu nebo nahoře uprostřed
• Kryt pro hrubou montáž pro servisní otvor s možností zkrácení chrání před vlhkostí a nečistotami
• S trubkovou chráničkou pro přívodní potrubí vody pro sprchovací WC
• Upevnění pro přípojku elektřiny
• Možnost montáže Power & Connect boxu

Technické údaje

• Tlak při průtoku 10-1000 kPa
• Maximální teplota vody 25 °C
• Splachovací množství, nastavení ve výrobě 6 a 3 l
• Velké splachovací množství, rozsah nastavení 4 / 4.5 / 6 / 7.5 l
• Malé splachovací množství, rozsah nastavení 2-4 l
• Výpočtový průtok 0.11 l/s
• Minimální přetlak pro výpočtový průtok 50 kPa

Rozsah dodávky

• Přívod vody R 1/2", vhodný pro MasterFix und MeplaFix, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• Kryt pro hrubou montáž pro servisní otvor
• 2 ochranné zátky
• Připojovací souprava pro WC, ø 90 mm
• Připojovací koleno 90° z PE-HD, ø 90 mm
• Přechodka z PE-HD, ø 90 / 110 mm
• 2 závitové tyče M12
• Upevňovací materiál
